Alur Kerja Kelistrikan (Sisi Hardware)
Sistem tampilan gambar pada layar IPS/PLS bekerja dengan memisahkan dua sirkuit utama: Sirkuit Tampilan Gambar (Display Data & Bias Tegangan) dan Sirkuit pencahayaan (Backlight Boost) .
Motherboard (Mesin Utama):
CPU & PMIC: Mengirimkan sinyal kontrol, komunikasi data gambar melalui Jalur MIPI DSI , serta menyuplai tegangan logika VIO / VREG (1.8V DC) .
IC Bias Display: Mengubah tegangan baterai menjadi dua simetri tegangan: VSP (+5.5V s/d +5.9V) dan VSN (-5.5V s/d -5.9V) .
IC Backlight (Boost Converter): Menaikkan tegangan dari VBAT (3.7V) menjadi LED+ (15V – 25V DC) untuk menyalakan deretan lampu LED backlight.
Soket FPC & LCD Fleksibel:
Bertindak sebagai jembatan yang menyalurkan seluruh tegangan (
VIO,VSP,VSN,LED+,LED-) dan sinyal data (MIPI DSI,TE,RESET) dari mesin ke modul layar.
IC COF/COG (Chip on Film/Glass) & Strip LED:
IC Driver di Fleksibel: Menerima
VSPdanVSNuntuk diolah kembali menjadi tegangan tinggi/rendahVGH (+15V)danVGL (-10V)berguna memutar molekul kristal cair IPS.Strip LED Backlight: Menerimatage
LED+sehingga lampu latar menyala dan membiaskan warna dari kristal cair ke permukaan layar.
📋 Urutan Pengerjaan & Pemecahan Masalah di Meja Servis
Gunakan urutan pengerjaan sistematis ini saat menangani HP dengan gejala layar gelap, gambar bergaris, atau blank :
- Periksa fisik pin socket di motherboard dan kabel fleksibel dari risiko korosi, air, atau pin terbakar.
- Cek Nilai Hambatan Dalam Jalur VSP, VSN, VIO (Deteksi Short Ground).
- Cek Keseimbangan Nilai Pasangan Jalur MIPI DSI (0.250V - 0.500V).
- Pasang LCD → Ukur Tegangan Logika VIO (1.8V DC).
- Ukur Tegangan Bias Display VSP (+5.9V) & VSN (-5.9V DC).
- Ukur Tegangan Boost Backlight LED+ (15V - 25V DC).
- Jika Short Ground: Inject Tegangan Rendah / Ganti Kapasitor Bocor.
- Jika OL (Putus Jalur): Jumper Resistor Seri / Induktor Penghubung.
- Jika Tegangan Hilang: Reball / Ganti IC Display / IC Backlight di Motherboard.
Detail Langkah Eksekusi:
Langkah 1 (Inspeksi Visual): Amati pin pada Socket LCD di motherboard dan fleksibel menggunakan lup/mikroskop. Pastikan tidak ada pin yang terbakar, bengkok, atau terkena korosi akibat masuknya udara.
Langkah 2 (Pengukuran listrik Pasif): Tanpa memberi arus, gunakan mode digital multitester Dioda. Tempelkan probe merah ke Ground dan probe hitam ke titik ukur. Nilai Pastikan hambatan jalur MIPI DSI seimbang. Jika menemukan nilai
0.000V(Short), artinya ada kapasitor filter yang bocor ke ground.Langkah 3 (Pengukuran Aktif): Pasang modul LCD, lalu nyalakan mesin (atau sambungkan ke Power Supply). Ukur keberadaan tegangan
VIO (1.8V),VSP (+5.9V), danVSN (-5.9V).Langkah 4 (Pemeriksaan Backlight): Jika gambar terbayang samar saat tersedia lampu senter tetapi lampu layar mati, fokuskan pengukuran pada dioda, induktor boost, dan IC Backlight di motherboard untuk memastikan tegangan
LED+naik ke rentang 15V – 25V.

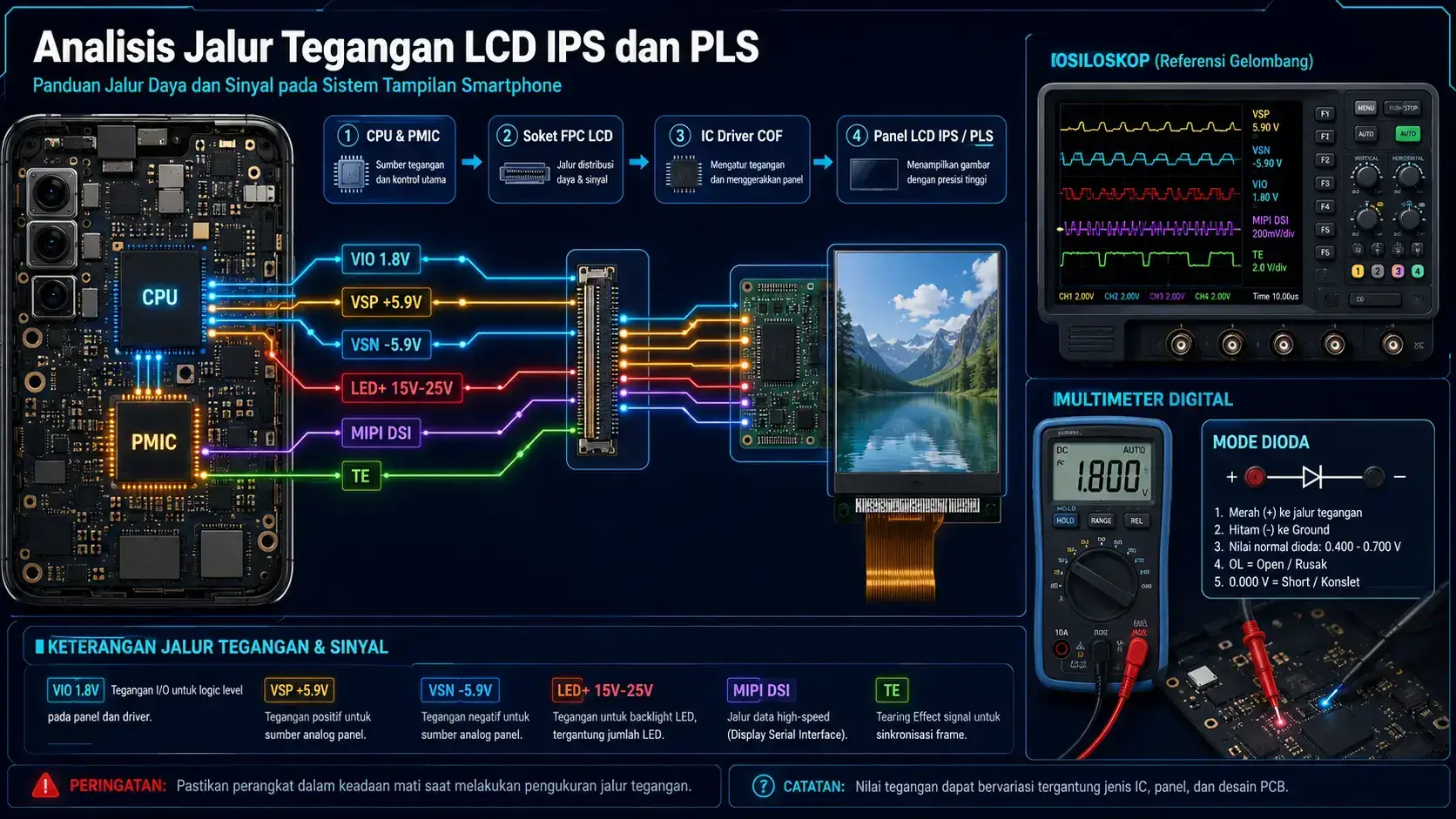

Panduan Jalur Tegangan LCD IPS & PLS: Analisa VSP, VSN, VIO, dan MIPI DSI
Menyelesaikan kasus kerusakan layar pada smartphone berpanel IPS atau PLS pemahaman membutuhkan alur sirkuit yang terstruktur. Berbeda dengan panel AMOLED yang menggunakan sirkuit terintegrasi tunggal di fleksibel, panel IPS/PLS mengandalkan dua kerja sirkuit utama dari motherboard: sirkuit pembentuk gambar ( Display Data & Bias ) dan sirkuit pencahayaan latar ( Backlight Boost ).
Bagi teknisi HP, melakukan diagnosa tanpa urutan pengukuran yang jelas sering kali berakhir pada salah vonis—seperti mengganti LCD baru padahal jalur tegangan bias di motherboard yang bermasalah.

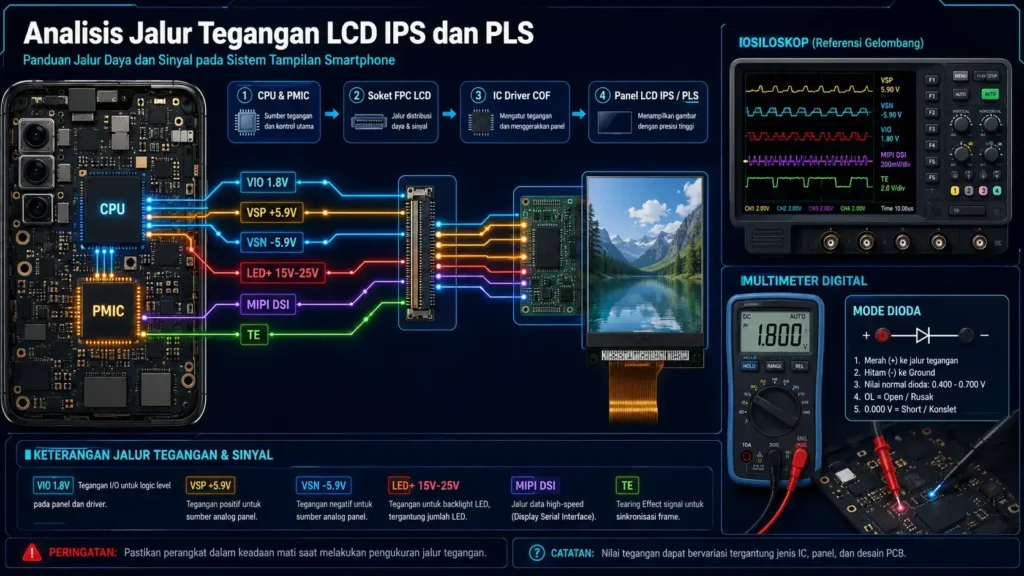

Diagram Interaktif Kelistrikan Tampilan IPS / PLS
Klik atau ketuk diagram di bawah ini untuk mengaktifkan Mode Layar Penuh (Layar Penuh):
1. Pengukuran Pasif (Mesin Mati / Tanpa Arus)
Pengukuran pasif dilakukan menggunakan Multitester Digital pada Mode Dioda (Diode Value) untuk menguji keutuhan jalur ( kontinuitas ) dan memastikan tidak ada komponen yang korslet ke ground.
Jalur Data MIPI DSI: Jalur komunikasi utama dari CPU ke LCD terdiri dari beberapa pasang jalur data positif dan negatif. Nilai hambatan standar berada di kisaran 0.250V hingga 0.500V . Setiap pasangan jalur MIPI wajib memiliki nilai yang seimbang.
Jalur TE (Tearing Effect) & RESET: Memiliki nilai hambatan dalam yang serupa dengan jalur data. Jika nilai menunjukkan OL (Over Limit) , periksa jalur putus pada resistor seri atau LDO.
2. Pengukuran Aktif (Mesin On / Baterai Terpasang)
Pengukuran aktif dilakukan saat mesin dinyalakan ( booting ) menggunakan Multitester pada Mode Voltase DC .
VIO / VREG (1.8V DC): Tegangan daya logika digital dari PMIC. Tanpa 1.8V, IC COF pada LCD fleksibel tidak akan merespons.
VSP (+5.5V s/d +5.9V DC): Tegangan bias positif utama untuk pemicu piksel gambar.
VSN (-5.5V s/d -5.9V DC): Tegangan bias negatif utama. Jika VSN hilang (0V), layar biasanya akan mengalami blank hitam atau gambar bergaris-garis.
LED+ (15V s/d 25V DC): Tegangan backlight yang sudah dimasukkan ( boosted ) oleh IC Backlight di motherboard untuk menyalakan lampu latar layar.
Kesimpulan
Dengan mengikuti urutan pemeriksaan dari uji pasif hingga aktif, analisa kasus layar gelap atau blank pada HP berlayar IPS/PLS dapat dilakukan secara presisi. Kunci utamanya adalah memastikan tegangan bias VSP & VSN tidak seimbang serta jalur data MIPI DSI bebas dari kondisi short ground.
